原位傅立葉變換紅外光譜電化學（SEC）

電化學研究是當前非常熱門的一個研究課題。近年來，技術和工業的進步導致世界范圍內能源消耗不斷增加。面對當前這種趨勢，未來的要求是開發高容量、低重量的可充電電池用于能量存儲。因此，要想實現進一步改進，研究電解液體系或電極表面十分重要。

將傅立葉變換紅外光譜（FTIR）技術與電化學方法相結合，除了電化學反應之外，兩種技術的結合還能提供所研究分子的分子結構變化和反應過程的信息。因此，這種有價值的聯用方法可用來研究電解液或電極表面。

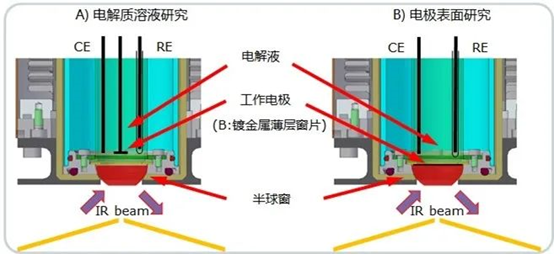

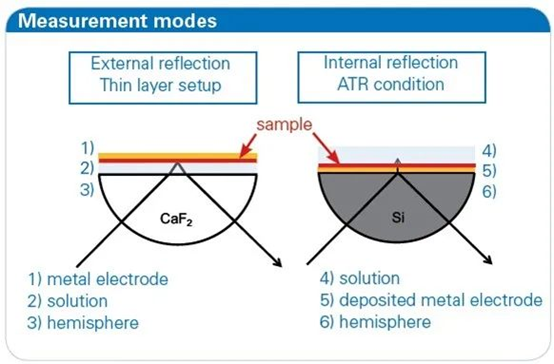

借助針對電化學池推出的布魯克A530/x反射單元，可以研究電解液或電極表面。有兩種測量模式：外反射和內反射。在外反射——即紅外反射吸收光譜法（IRRAS）模式下，可通過使用薄層配置，研究電解液和電極表面；在內反射——即衰減全反射（ATR）模式下，在電解液的影響有限的情況下，也可直接分析電極表面（見圖1）。結合布魯克INVENIO和VERTEX系列研究級傅立葉變換紅外光譜儀同步觸發以及快速掃描功能，可以實現電化學工作站跟譜儀之間的單向、雙向同步觸發、反饋及同步數據采集。

圖1

圖2

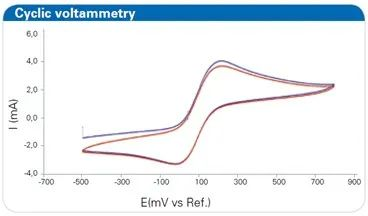

圖3：在1MKCl溶液中，以0.1V/s測得的亞鐵氰化物[Fe(CN)₆]^4-的循環伏安圖（兩次循環）。

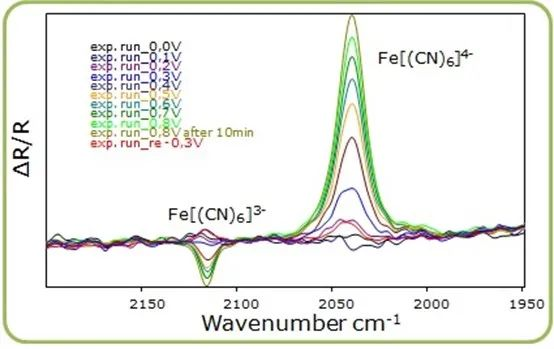

圖4：在-0.3V至0.8V的電位范圍內，測得的亞鐵氰化物溶液的紅外光譜（以SNIFTIRS譜圖顯示）。

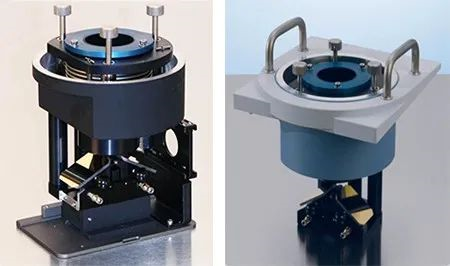

圖5：光譜電化學測試反射附件（左圖：吹掃版       右圖：真空版）

圖6

布魯克反射式光譜電化學測量附件A530/x主要特點：

• 吹掃型和真空型供選擇，適配布魯克INVENIO系列吹造型和VERTEX系列真空型研究級傅里葉變換紅外光譜儀，實現同步光譜電化學測量；

• 1英寸大尺寸半球形紅外光學窗，高光通量，多種光窗材料可選；

• 角度微調可變?nèi)肷浣嵌龋夥瓷浜退p全反射(ATR)兩種測量模式，可研究電解液和電極表面；

• 電化學工作站跟紅外光譜儀雙向觸發、反饋，同步采集電化學及光譜數據；

布魯克VERTEX系列和INVENIO系列FTIR譜儀快速掃描光譜采集速率：
